市场上常见的板式换网器有板式快速换网器、板式连续换网器和双板式换网器。

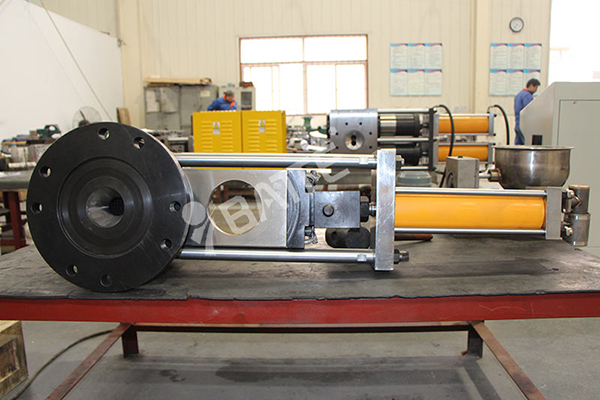

板式快速换网器一般是单板双工位,在工作时,一个工位处于工作状态,一个处于待工状态。需要换网时,利用液压装置,快速将需要更换滤网的工位推出机体,同时,将处于待工状态的工位切换到过滤工作位置。这种换网器,料流有一定的波动,有的会出现极为短暂的断流。但由于其实现了不停机换网、过滤面积大、耐高压高温,操作简单、易维护,特别是较高的性价比,从而使其有着广泛的应用。在造粒、管材、吹膜、板材、胶黏剂、橡胶、化纤制品以及其他热塑性制品生产以及物料的共混过滤都有应用。

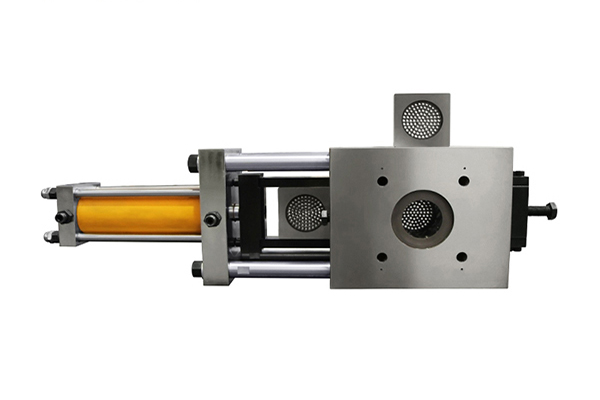

板式连续换网器与板式快速换网器,无论从外形还是结构来看都极为相似,也是单板双工位,不同的是板式连续换网器增加了引料排气功能,换网时料压波动小、不会出现断流。因为这些特点,板式连续换网器在发泡制品、流延膜和造粒生产线上应用更为常见。

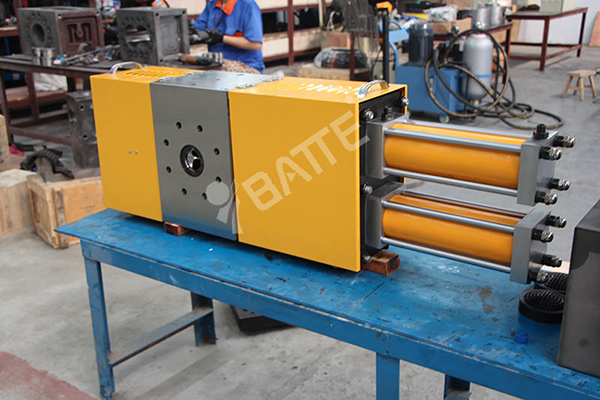

双板式换网器采用的是双板双工位、双流道和双过滤网同时工作的设计,换网时一网工作,一网更换,设有引料排气功能,从而使换网过程不间断过滤,对挤出机生产不会造成明显的波动,提高了制品质量的稳定性。正常工作时,两个过滤单元同时工作,其过滤面积是单网的二倍,因其过滤面积大,故常被使用在高产量的设备中。由于这些特点,双板式换网器被广泛应用在造粒、管材、板材、片材、流延薄膜等挤出生产线中。
板式换网器有以下几方面的优点,一是流道短,料流通过换网器后温度压力变化较小,对生产影响小;二是装置可承载的料流压力较大,对于料流压力较大的情况,板式换网器在结构方面具有先天的优势;三是结构相对简单,价格有一定的优势。此外,板式换网器操作简单,不漏料,耐受压力高,过滤的面积大,高抗磨、高抗压、高精度的滤网设计,可以提高有效的面积及过滤的质量。在温度300℃左右的条件下,不影响使用的性能,可以实现不停机快速换网。
